带你了解滚齿机差动原理

发布时间：

2019/3/6 16:59:42

阅读次数：

14274

 差动结构，是将两个有差异的或独立的运动合成为一个运动，或者将一个运动分解为两个有差异的运动的机构。差动机构有各种具体型式，可以用齿轮、螺旋、链条或钢索等组成，常用于汽车、拖拉机、起重机、测微器和天文仪器等中，起增力、微动、运动分解或合成、误差补偿等作用。滚齿机的差动原理是什么呢？

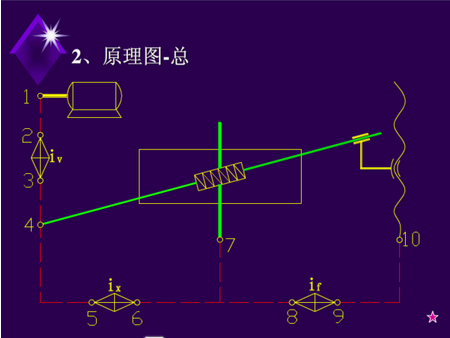

先来看一下滚齿机差动原理图

当滚刀旋向和被加工齿轮旋向一致时：安装角=工件的螺旋角-滚刀的螺旋升角

当滚刀旋向和被加工齿轮旋向不一致时：安装角=工件的螺旋角+滚刀的螺旋升角

  滚齿机加工圆柱齿轮斜齿轮需要两个运动：一个是产生渐开线的展成运动，这个运动与加工直齿轮时相同，即滚刀旋转和工件旋转的运动；另一个是产生螺旋线的成形运动，它也可分解为两部分，即工件的附加转动和刀架的直线运动。 产生螺旋线的运动和我们车削螺纹时基本一样，即为了形成螺旋线都需要用刀具沿工件的轴线方向移动一个导程时，工件必须转过一周。当滚刀转一周的时候，工件必须转一个齿（使用单头滚刀）。 就是说，滚齿机形成渐开线时工件要旋转运动，在形成螺旋线时，工件也要旋转运动；因此工件在形成螺旋线的旋转运动要附加在形成渐开线时的旋转运动上，即两个旋转运动的合成。

  滚切斜齿轮是形成渐开线和螺旋线的运动，都分解为两部分，每个运动都需一条内联系传动链和一条外联系转动链。形成渐开线的内联系传动链为滚刀到工件，外联系传动链是提供动力的：电机到滚刀；滚齿机形成螺旋线的内联系传动链为垂直丝杠（直线运动）到工件（旋转运动），这条传动链就被称为差动传动链，外联系传动链是电机到丝杠。由于形成渐开线，要求工件转动，滚齿机差动传动链也要求工件附加转动，这两个运动同时传给工件，会使工件发生干涉。因此，在传动链中必须采用合成机构。差动装置是根据行星齿轮的原理来的,它的要求是两个输入合成一个输出,其比例关系是2:1的关系。
